結構特點及用途:
D641W氣動通風蝶閥又稱風機啟動調節閥，本閥可與各種執行機構配套組合使用，具有嗓音小，重量輕，操作力矩力小，流通能力大，操作維護方便，價格便宜，特別適用于大口徑，大流量低壓差場合 ( 如風機進出口處 )。廣泛適用于冶金、礦山、建材、化工、電站等行行業的通風除塵、供氣管道上，對空氣、煙氣、含粉塵氣體、可燃性氣體進行啟閉和調節。
重要性能:
◎ 公稱壓力:0.05MPa
◎ 適用溫度:-20~300℃
◎ 泄漏率: 普通型≤ 3%
◎ 低泄漏7率≤ 1% 適用介質: 空氣、
◎ 煙氣、含粉塵氣體、
◎ 可燃性氣體電源電壓:220V 或380VAC
設計/檢測標準:
法蘭標準：GB9115-88
結構長度：GB12221-89
壓力標準：GB/T13927-92

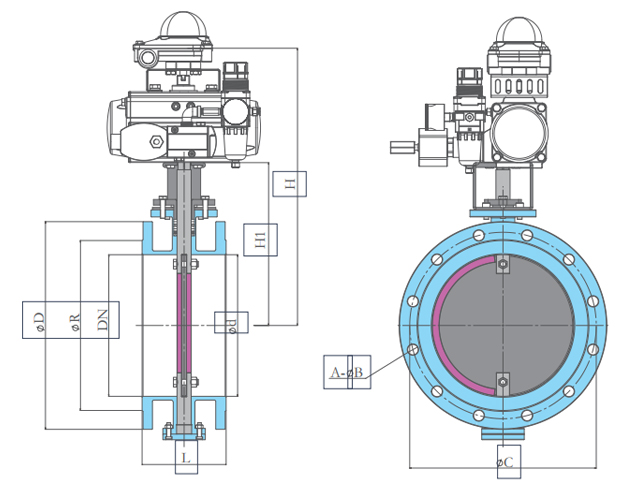

D641W-0.5/2.5/6C/P/V連接尺寸
DN | Фd | L | D | R | C | A-0B | T | f | H |
| 50 | 50 | 120 | 140 | 90 | 110 | 4-14 | 12 | 1 | 418 |
| 65 | 65 | 120 | 160 | 110 | 130 | 4-14 | 12 | 1 | 438 |
| 80 | 80 | 120 | 190 | 125 | 150 | 4-18 | 12 | 1 | 466 |
| 100 | 100 | 120 | 210 | 145 | 170 | 4-18 | 12 | 1 | 486 |
| 125 | 125 | 120 | 240 | 175 | 200 | 8-18 | 14 | 1 | 516 |
| 150 | 150 | 120 | 265 | 200 | 225 | 8-18 | 14 | 1 | 540 |
| 200 | 200 | 140 | 320 | 255 | 280 | 8-18 | 16 | 3 | 780 |
| 250 | 250 | 140 | 375 | 310 | 335 | 12-18 | 19 | 3 | 840 |
| 300 | 300 | 170 | 440 | 362 | 395 | 12-22 | 19 | 3 | 900 |
| 350 | 350 | 170 | 490 | 412 | 445 | 12-22 | 19 | 3 | 950 |
| 400 | 400 | 190 | 540 | 462 | 495 | 16-22 | 22 | 3 | 1000 |
| 450 | 450 | 190 | 595 | 518 | 550 | 16-22 | 22 | 3 | 1060 |
| 500 | 500 | 190 | 645 | 568 | 600 | 16-22 | 24 | 3 | 1120 |
| 600 | 600 | 210 | 755 | 670 | 705 | 20-24 | 24 | 3 | 1200 |
| 700 | 700 | 210 | 860 | 775 | 810 | 24-24 | 26 | 3 | 1340 |
| 800 | 800 | 210 | 975 | 880 | 920 | 24-30 | 26 | 3 | 1450 |
| 900 | 900 | 250 | 1075 | 980 | 1020 | 24-30 | 26 | 3 | 1580 |
| 1000 | 1000 | 250 | 1175 | 1080 | 1120 | 28-30 | 26 | 3 | 1700 |
| 1200 | 1200 | 250 | 1400 | 1295 | 13401 | 32-33 | 26 | 3 | 1950 |
